補機駆動用船舶用冷暖房装置
|
| マリンエア |
船舶で発電機を搭載しており、交流電源が船上でご利用いただけるクルーザー・営業船・漁船
などでご利用いただける舶用冷暖房装置です。
船舶用に開発されていますので、室内機のドレンパンや室外機の海水コンデンサーなど
様々なところに船舶ならでは工夫が満載です。 |
|
|
パッケージタイプ
|
|
|
 |
 |
舶用冷暖房
パッケージタイプ
『Vector Turbo』 |
|
|
|
最高21％能力ＵＰしました。
運転電流を最高27％削減しました。
設置時間を10〜20分減らすことができます。
オプションのコンプレッサー用カバーを取り付ければ騒音を50％削減できます。
ドレンパン内のドレンの残留が少なくするために早く排水できるようになりました。
|
|
| Vector Turbo 仕様書 1/2 |
| Model |
VTD6K |
VTD8K |
VTD10K |
| 冷却能力（ＢＴＵ/hr） |
6,000 |
8,000 |
10,000 |
| 電圧(VAC) |
115 |
220-240 |
115 |
115 |
220-240 |
115 |
230 |
220-240 |
| 周波数 (Hz)/極数 (Ph) |
60 １ |
50 1 |
60 1 |
60 1 |
50 1 |
60 1 |
60 1 |
50 1 |
| ユニット寸法（cm） |
|
| 高さ エバポレータ（Ｃ） |
27.4 |
27.4 |
31 |
| 高さコンプレッサー（Ｄ） |
31 |
31 |
32.9 |
32.9 |
36.1 |
| 幅（Ａ） |
44.7 |
44.7 |
51.8 |
| 奥行（Ｂ） |
27.2 |
27.2 |
31.5 |
| 最小ダクト径 (φｃｍ) |
10.2 |
12.7 |
15.2 |
| 最小吐出グリル（cm) |
206 |
310 |
387 |
| 最小吸気グリル（cm) |
413 |
516 |
710 |
| 乾燥質量 (kg) |
18 |
18.3 |
19.9 |
19.8 |
19.5 |
22.1 |
22.1 |
24 |
| 総質量 (kg) |
22.5 |
22.9 |
24.4 |
24.3 |
24 |
26.7 |
26.7 |
28.5 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
.gif)
寸法指示図
クリックすると拡大します |
| Vector Turbo 仕様書 2/2 |
| Model |
VTD12K |
VTD14K |
VTD16K |
| 冷却能力（ＢＴＵ/hr） |
12,000 |
14,000 |
16,000 |
| 電圧(VAC) |
115 |
230 |
220-240 |
115 |
230 |
220-240 |
115 |
230 |
220-240 |
| 周波数 (Hz)/極数 (Ph) |
60 1 |
60 1 |
50 1 |
60 1 |
60 1 |
50 1 |
60 1 |
60 1 |
50 1 |
| ユニット寸法（cm） |
|
| 高さ エバポレータ（Ｃ） |
31 |
32.8 |
32.8 |
| 高さコンプレッサー（Ｄ） |
35.4 |
35.4 |
32.5 |
35.4 |
36.1 |
36.1 |
33.2 |
36.3 |
34.8 |
| 幅（Ａ） |
51.8 |
54.4 |
54.4 |
| 奥行（Ｂ） |
31.5 |
33.8 |
33.8 |
| 最小ダクト径 (φｃｍ) |
15.2 |
17.8 |
17.8 |
| 最小吐出グリル（cm) |
452 |
490 |
523 |
| 最小吸気グリル（cm) |
839 |
929 |
1032 |
| 乾燥質量 (kg) |
24.7 |
24.9 |
24.2 |
27.3 |
27.8 |
27.1 |
26.9 |
27.6 |
28.8 |
| 総質量 (kg) |
29.2 |
29.5 |
28.8 |
31.8 |
32.3 |
31.7 |
31.5 |
32.1 |
33.3 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
|
|
|
|
|
コンデンシングユニット
|
|
|
 |
|
舶用冷暖房
コンデンシングユニット
|
|
タイプＣＳは冷暖房で非常に効率的なコンデンシングユニットです。
圧力スイッチやオーバーロードなどによって安定した運転をし、高効率のコンプレッサーは運転電流を少なくなりました。そして、膨張機構と逆止弁がスムーズな運転を可能にしました。コンデンサーは耐食性に優れたキュプロニッケルを採用しています。
正方形のベースは最適なスペース効果と取付を簡単にしました。ベースがドレンパンになっており結露水を排水するためのドレン口がついています。２組の振動防止が振動を軽減しています。
| コンデンシングユニット仕様書 1/2 |
| Model |
CS*6K |
CS*9K |
| 冷却能力（ＢＴＵ/hr） |
6,000 |
9,000 |
| 電圧(VAC) |
115 |
208-230 |
220-240 |
115 |
208-230 |
220-240 |
| 周波数 (Hz)/極数 (Ph) |
60 １ |
60 １ |
50/1 |
60 １ |
60 １ |
50/1 |
| 冷媒 R22 （量 ｋｇ） |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 冷媒 R417（量 ｋｇ） |
0.6 |
0.6 |
0.6 |
N/A |
0.6 |
0.6 |
| ユニット寸法（cm） |
|
| 高さ |
386 |
386 |
| 幅（Ａ） |
334 |
334 |
| 奥行（Ｂ） |
334 |
334 |
| 乾燥質量 (kg) |
25.5 |
29.1 |
| 総質量 (kg) |
28.6 |
33.6 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
|
| コンデンシングユニット仕様書 2/2 |
| Model |
CS*12K |
CS*16K |
| 冷却能力（ＢＴＵ/hr） |
12,000 |
16,000 |
| 電圧(VAC) |
115 |
208-230 |
220-240 |
115 |
208-230 |
220-240 |
| 周波数 (Hz)/極数 (Ph) |
60 １ |
60 １ |
50/1 |
60 １ |
60 １ |
50/1 |
| 冷媒 R22 （量 ｋｇ） |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
| 冷媒 R417（量 ｋｇ） |
0.6 |
0.6 |
0.7 |
0.7 |
0.7 |
0.7 |
| ユニット寸法（cm） |
|
| 高さ |
386 |
386 |
| 幅（Ａ） |
334 |
334 |
| 奥行（Ｂ） |
334 |
334 |
| 乾燥質量 (kg) |
30 |
30 |
| 総質量 (kg) |
34 |
34 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
|
|
|
|
|
クーリングユニット
|
|
|
 |
|
舶用冷暖房
クーリングユニット
|
|
4000、6000、9000、12000と16000(BTU/hr)は115Vと230Vがございます。
18000と24000(BTU/hr)は230Vのみです。
効率の良いコンパクトな設計。
設置時に各部品が簡単に取り外せる。
静かで効率の良いブロワーの吹き出し口の方向は可変できます。
ドレンパンは断熱が施され、ドレン接続口は２ヶ所あります。
工場でリークチェックやテストを行っています。
様々な規格に適応しています。
冷却効率を上げるためにフィンを強化し、らせん状のパイプを採用しました。
ユニットは修理の際には分解組み立てがし易い構造です。
クーリングユニットのブロワーは静かで高効率で、設置条件に合わせてブロワーの吹き出し口の位置を変えることができます。
断熱材を施した冷媒配管もナマシ管でフレキシブルに曲がりますので設置が簡単にできます。
ドレンパンには、２ヶ所ＦＰＴの配管接続口があり、結露防止のため断熱が施されています。
| クーリングユニット仕様書 1/2 |
| Model |
E4FD/1 |
E6FD/1 |
E9FD/1 |
E12FD/1 |
| 冷却能力（BTU/hr / KCAL/hr） |
4,000/1,008 |
6,000/1,512 |
9,000/2,268 |
12,000/3,024 |
| 電圧(VAC)(3) @ 50-60 Hz/1Ph |
115 |
230 |
115 |
230 |
115 |
230 |
115 |
230 |
| 高さH1(2) (mm) |
248 |
274 |
267 |
325 |
| 高さH2(3) (mm) |
272 |
330 |
330 |
349 |
| 奥行 (mm) |
257 |
290 |
249 |
264 |
| 幅 (mm) |
290 |
335 |
368 |
368 |
| モーター部M寸法 (mm) |
53 |
64 |
74 |
74 |
| 最小ダクト径 |
4" |
5" |
6" |
6" |
| 冷媒配管接続口径 |
1/4" X 3/8" |
1/4" X 3/8" |
1/4" X 3/8" |
1/4" X 3/8" |
| 乾燥質量 (kg) |
5.6 |
7 |
8.4 |
9.3 |
| 総質量 (kg) |
9.5 |
11 |
12.2 |
13.2 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
.gif)

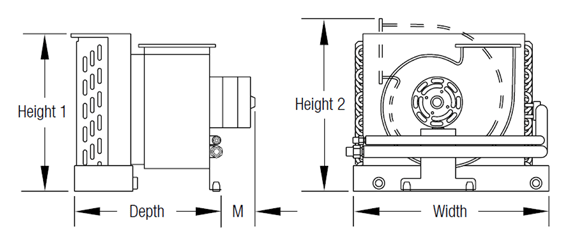

寸法指示図
クリックすると拡大します |
| クーリングユニット仕様書 2/2 |
| Model(1) |
E16FD/1 |
E18FDZ/1 |
E24FDZ/1 |
| 冷却能力（BTU/hr / KCAL/hr） |
16,000/4,032 |
18,000/4,536 |
24,000/6,048 |
| 電圧(VAC)(3) @ 50-60 Hz/1Ph |
115 |
230 |
230 |
230 |
| 高さH1(2) (mm) |
325 |
419 |
419 |
| 高さH2(3) (mm) |
356 |
N/A |
N/A |
| 奥行 (mm) |
302 |
348 |
396 |
| 幅 (mm) |
368 |
540 |
540 |
| モーター部M寸法 (mm) |
84 |
84 |
102 |
| 最小ダクト径 |
7" |
7" |
8" |
| 冷媒配管接続口径 |
1/4" X 1/2" |
3/8" X 5/8" |
3/8" X 5/8" |
| 乾燥質量 (kg) |
9.8 |
14.5 |
21 |
| 総質量 (kg) |
13.7 |
19 |
24.5 |
| 製品改良の為、仕様を変更することがございます。ご確認のご連絡を下さい。 |
|
|
|
|
コントローラー
(Passport I/O Digital Control) |
|
|
 |
|
舶用冷暖房
コントローラー
|
|
自動運転、冷却運転のみ、暖房運転のみを選択できます。
温度表示は摂氏・華氏を選択できます。
ファンスピードは、自動運転と６速の手動運転から選べます。
圧縮機の遅延制御ができます。
必要に応じてディスプレーを明るくできます。
|
|
|
|
|
 |
|
|
